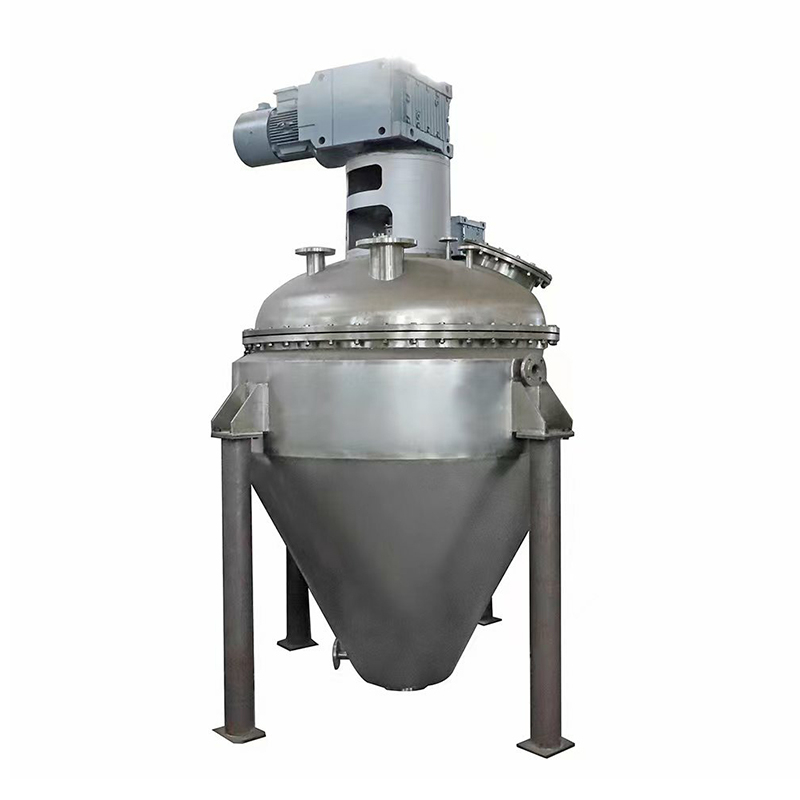

مجفف مخروطي برغي عمودي

وصف المجفف المخروطي ذو الفراغ العمودي

المجفف المخروطي الفراغي هو نوع متخصص من معدات التجفيف شائع الاستخدام في الصناعات التي تتطلب تجفيفًا لطيفًا وفعالاً للمواد الحساسة للحرارة. يتكون من حجرة مخروطية الشكل تسهل عملية التجفيف الموحد من خلال استخدام ظروف الفراغ. يساعد الفراغ على تقليل درجة غليان المذيبات، مما يمنع تدهور المادة التي يتم تجفيفها. أثناء التشغيل، يتم وضع المنتج عادةً داخل الوعاء المخروطي، والذي يتم بعد ذلك إغلاقه وتعريضه لضغط الفراغ. يتم تطبيق الحرارة بشكل غير مباشر، عادةً من خلال الغلاف المحيط بالوعاء، وعندما يتبخر المذيب، تتم إزالته عبر نظام التفريغ. يساعد الشكل المخروطي في الخلط بشكل أفضل ويضمن نقل الحرارة بكفاءة عبر المادة. يتم استخدام المجففات المخروطية الفراغية لتجفيف المساحيق والحبيبات والمعاجين في صناعات مثل الأدوية والمواد الكيميائية ومعالجة الأغذية ومستحضرات التجميل، حيث يعد الحفاظ على سلامة المواد أمرًا بالغ الأهمية. تسمح هذه العملية بالتجفيف المتحكم به، وتقليل فقدان المنتج وتحسين جودة المنتج.

المجفف المخروطي الفراغي العمودي ميزة

يتميز المجفف المخروطي الفراغي بالعديد من الميزات الرئيسية التي تجعله فعالًا بشكل خاص في تجفيف المواد الحساسة للحرارة في مختلف الصناعات. فيما يلي بعض الميزات الأساسية:

1. الشكل المخروطي:

2. يعزز التصميم المخروطي لغرفة التجفيف الخلط الفعال والتوزيع الموحد للحرارة، مما يضمن تجفيف المنتج بشكل متساوي.

3. عملية الفراغ:

4. يؤدي استخدام ظروف الفراغ إلى تقليل درجة غليان المذيبات، مما يسمح للمواد بالتجفيف عند درجات حرارة منخفضة. وهذا أمر بالغ الأهمية لمنع تدهور المنتجات الحساسة.

5. التدفئة غير المباشرة:

6. يستخدم المجفف عادةً جدرانًا مغلفة للتسخين غير المباشر، مما يقلل من خطر تلف المواد الناتج عن الحرارة المباشرة. وهذا مفيد بشكل خاص عند التعامل مع المركبات الحساسة.

7. نظام التحريض:

8. تأتي العديد من المجففات المخروطية المفرغة مزودة بمحرك دوار أو ثابت، مما يساعد على خلط المواد بشكل مستمر أثناء عملية التجفيف. وهذا يمنع التكتل ويضمن إزالة الرطوبة بشكل متساوٍ.

9. نظام استعادة المذيبات:

10. يتضمن نظام التفريغ تجهيزات لاستعادة المذيبات، حيث يتم تكثيف المذيبات المتبخرة وإعادتها إلى النظام. وهذا لا يؤدي إلى تحسين الكفاءة فحسب، بل يدعم أيضًا الاستدامة البيئية.

11. نظام مختوم ومغلق:

12. غرفة التجفيف مغلقة تمامًا، مما يضمن احتواء المركبات المتطايرة أو المذيبات داخل النظام، مما يمنع أي تلوث أو فقدان للمنتج.

13. التحكم في درجة الحرارة والضغط:

14. من الممكن التحكم الدقيق في درجة الحرارة والضغط، مما يسمح للمشغلين بضبط عملية التجفيف وفقًا للخصائص المحددة للمادة التي يتم تجفيفها.

15. التجفيف الموحد:

16. يقلل التصميم من تكوين البقع الساخنة ويضمن معدل تجفيف ثابت، مما يقلل من خطر الجفاف الزائد أو الجفاف الزائد للمادة.

17. براعة:

18. تتميز المجففات المخروطية الفراغية بأنها متعددة الاستخدامات ويمكنها التعامل مع مجموعة واسعة من المواد، بما في ذلك المساحيق والحبيبات والملاط والمعاجين، مما يجعلها مفيدة في مختلف الصناعات مثل الأدوية والمواد الكيميائية والمواد الغذائية ومستحضرات التجميل.

19. تصميم مدمج:

20. بالمقارنة مع طرق التجفيف الأخرى، غالبًا ما تتمتع المجففات المخروطية الفراغية بتصميم أكثر إحكاما وكفاءة في المساحة، مما يجعلها مثالية للمرافق ذات المساحة المحدودة.

هذه الميزات تجعل المجففات المخروطية الفراغية مناسبة بشكل خاص للصناعات التي تكون فيها جودة المنتج وسلامته ذات أهمية قصوى.

مخطط تدفق المجفف المخروطي اللولبي العمودي:

مواصفات المجفف المخروطي اللولبي العمودي

	50	100	200	500	1000	1500	2000	3000	4000	5000	6000	10000
الحجم (لتر)	30	60	120	300	600	900	1200	1800	2400	3000	3600	6000
الطاقة (كيلوواط)	1.5	1.5	2.2	3.7	5.5	5.5	7.5	11	15	22	30	55

صورة النظام بأكمله للمجفف اللولبي المخروطي العمودي

سعة مختلفة للمجفف المخروطي اللولبي العمودي:

مجفف مخروطي برغي فراغ عمودي فيديو:

الهيكل الداخلي لبرغي المجفف المخروطي الرأسي

تحميل المجفف المخروطي بصيغة pdf

المجفف المخروطي الفراغي.pdf

هيكل المجفف المخروطي الفراغي العمودي

تم تصميم هيكل المجفف المخروطي الفراغي لتحسين عملية التجفيف، وضمان الكفاءة، والتوحيد، والسلامة. تشمل المكونات الرئيسية للهيكل ما يلي:

1. غرفة التجفيف المخروطية :

• شكل:

  السمة الرئيسية للمجفف المخروطي الفراغي هو شكله المخروطي. يساعد هذا الشكل في خلط المواد وتوزيع الحرارة وتدفقها بشكل أفضل.

• مادة:

  عادة ما تكون الغرفة مصنوعة من الفولاذ المقاوم للصدأ عالي الجودة، مما يضمن المتانة ومقاومة التآكل وسهولة التنظيف.

• مقاس:

  يمكن أن يختلف الحجم وفقًا لحجم الدفعة واحتياجات التجفيف المحددة، ولكنه بشكل عام صغير الحجم ليناسب المنشآت الصناعية.

2. نظام الفراغ :

• مضخة فراغ:

  مضخة التفريغ مسؤولة عن خلق بيئة الضغط المنخفض داخل غرفة التجفيف. يعد ذلك ضروريًا لخفض درجة غليان المذيب وضمان تبخر الرطوبة عند درجات حرارة منخفضة.

• صمام فراغ:

  يتحكم في مستوى ضغط الفراغ داخل الحجرة، مما يسمح بالتحكم الدقيق في ظروف التجفيف.

• نظام التكثيف:

  تتم إزالة الرطوبة أو المذيبات المتبخرة عبر مضخة التفريغ ثم يتم تكثيفها في غرفة منفصلة أو مكثف للسماح باستعادة المذيبات.

3. نظام التدفئة المغلف :

• سترة التدفئة:

  يحيط بالغرفة المخروطية ويستخدم للتدفئة غير المباشرة. يتم تعبئة الغلاف عادةً بالبخار أو الماء الساخن، مما ينقل الحرارة إلى جدران الغرفة.

• التحكم في درجة الحرارة:

  تم تجهيز السترة بأجهزة استشعار لدرجة الحرارة ومنظمات للحفاظ على درجة الحرارة المثالية للتجفيف، مما يضمن عدم ارتفاع درجة حرارة المادة.

4. آلية التحريض :

• شفرة المحرض:

  يمكن أن يكون المحرض إما مجدافًا دوارًا أو عمودًا ثابتًا مزودًا بشفرات خلط. إنه يضمن الحركة المستمرة للمادة داخل الحجرة المخروطية، مما يمنع التكتل أو الجفاف غير المتساوي.

• محرك الأقراص:

  يتم تشغيل المحرض بواسطة محرك كهربائي يتحكم في سرعة الخلط. يمكن تعديل ذلك اعتمادًا على المادة التي يتم تجفيفها والاتساق المطلوب.

5. مدخل المواد / نظام التغذية :

• ميناء التغذية:

  يتم إدخال المادة المراد تجفيفها إلى غرفة التجفيف عبر منفذ التغذية. عادة ما يكون هذا مصممًا لسهولة التحميل والتفريغ.

• غطاء مختوم:

  تكون الحجرة محكمة الإغلاق للحفاظ على الفراغ، وقد يكون للمدخل فتحة أو غطاء يضمن عدم تسرب الهواء أو المذيبات أثناء عملية التجفيف.

6. نظام التفريغ :

• صمام المخرج:

  بعد اكتمال عملية التجفيف، يتم تفريغ المادة المجففة من خلال صمام أو مخرج موجود في أسفل أو جانب الغرفة المخروطية.

• التفريغ الهوائي / الميكانيكي:

  اعتمادًا على التصميم، تتم إزالة المادة يدويًا أو تفريغها باستخدام أنظمة هوائية أو ميكانيكية لتسهيل عملية التفريغ.

7. نظام استعادة المكثفات :

• وحدة التكثيف:

  يتم استخراج المذيب أو الرطوبة المتبخرة عبر مضخة التفريغ وتوجيهها إلى نظام التكثيف. يقوم هذا النظام بتبريد البخار وتحويله إلى سائل، مما يسمح باستعادة المذيبات وتقليل النفايات.

• خزان التجميع:

  يتم تخزين المذيب أو الرطوبة المستردة في خزان منفصل، حيث يمكن إعادة استخدامها أو التخلص منها وفقًا للوائح.




8. لوحة التحكم :

• واجهة المستخدم:

  تم تجهيز المجفف بلوحة تحكم تسمح للمشغل بمراقبة وضبط المعلمات مثل درجة الحرارة والضغط ومستوى الفراغ وسرعة الخلط.

• الأتمتة:

  تأتي العديد من المجففات المخروطية الفراغية مزودة بميزات تلقائية، حيث يمكن برمجة معلمات تجفيف معينة مسبقًا، مما يضمن التشغيل المتسق.

9. ميزات السلامة :

• صمام تخفيف الضغط:

  يضمن أن النظام لا يتجاوز مستويات الضغط الآمنة، مما يحمي كل من المعدات والمشغل.

• مكونات مقاومة للانفجار:

  في الصناعات التي تتعامل مع المواد المتطايرة، قد يتم تصميم المكونات لتكون مقاومة للانفجار، مما يضمن السلامة أثناء التشغيل.

  إيقاف الطوارئ:

• تم تجهيز بعض المجففات بأنظمة إيقاف الطوارئ التي يمكن تشغيلها في حالة حدوث عطل أو خطر.

10. هيكل الدعم :

• الإطار والقاعدة:

  يتم دعم النظام بأكمله بإطار قوي وبنية أساسية، وغالبًا ما يتم تركيبهما على دعامات تخميد الاهتزاز لتقليل أي ضغوط ميكانيكية أثناء التشغيل.

• العزل:

  يمكن عزل الغلاف وربما الغرفة المخروطية نفسها للاحتفاظ بالحرارة وتحسين كفاءة الطاقة.




ملخص المكونات الهيكلية الرئيسية:

1. الغرفة المخروطية

   (السفينة الأولية)

2. نظام فراغ

   (مضخة فراغ، صمام فراغ، المكثف)

3. سترة التدفئة

   (البخار أو الماء الساخن)

4. آلية التحريض

   (شفرات دوارة أو مجاذيف)

5. مدخل المواد/منفذ التغذية

6. نظام التفريغ

7. نظام استعادة المكثفات

8. لوحة التحكم

   (درجة الحرارة، الضغط، الفراغ)

9. ميزات السلامة

   (تخفيف الضغط، واقية من الانفجار)

10. إطار الدعم

    (الأساس الهيكلي)

تم تصميم الهيكل بأكمله لتحقيق الكفاءة والسلامة وسهولة الاستخدام، مما يتيح التجفيف الفعال للمواد الحساسة مع الحفاظ على التحكم في عملية التجفيف.

تطبيق المجفف المخروطي الفراغي العمودي

يتم استخدام المجفف المخروطي الفراغي على نطاق واسع في مختلف الصناعات نظرًا لقدرته على تجفيف المواد الحساسة للحرارة بكفاءة مع الحفاظ على جودة المنتج. فيما يلي بعض التطبيقات الأساسية:

1. الصناعة الدوائية :

• تجفيف المكونات الصيدلانية الفعالة (APIs):

  العديد من واجهات برمجة التطبيقات حساسة للحرارة، وتساعد المجففات المخروطية المفرغة على إزالة المذيبات والرطوبة عند درجات حرارة منخفضة، مما يحافظ على فاعلية المركب وسلامته.

• تجفيف الحبيبات والمساحيق:

  يستخدم لتجفيف الحبيبات والمساحيق والوسائط الصيدلانية الأخرى حيث يكون التوحيد والحد الأدنى من فقدان المنتج أمرًا ضروريًا.

• استعادة المذيبات:

  يعد هذا النظام ممتازًا لاستعادة المذيبات المستخدمة في العمليات الصيدلانية، مما يساعد في الحفاظ على السلامة والاستدامة.

2. الصناعة الكيميائية :

• إزالة المذيبات:

  يستخدم في تجفيف مجموعة واسعة من المنتجات الكيميائية مثل الراتنجات والبوليمرات والمذيبات التي تحتاج إلى التبخر تحت ظروف خاضعة للرقابة.

• تجفيف المواد الكيميائية والمحفزات:

  يساعد المجفف على تجفيف المحفزات والمواد الكيميائية الدقيقة والمواد الكيميائية المتخصصة التي قد تكون حساسة للحرارة أو الرطوبة الزائدة.

• مسحوق الطلاء:

  المجفف المخروطي فعال أيضًا في تجفيف مساحيق الطلاء والدهانات، مما يمنع التكتل ويضمن تماسك المنتج.

3. صناعة الأغذية والمشروبات :

• تجفيف الأطعمة الحساسة للحرارة:

  مثالية لتجفيف الأطعمة الحساسة للحرارة مثل الفواكه والخضروات ومنتجات الألبان، مع الحفاظ على القيمة الغذائية والنكهة.

• تجفيف الأعشاب والتوابل:

  يستخدم لتجفيف الأعشاب والتوابل دون التسبب في فقدان كبير للرائحة أو الزيوت الأساسية.

• المنتجات الغذائية الفورية:

  يستخدم في إنتاج الحساء الفوري والصلصات وغيرها من الأطعمة الجاهزة التي تتطلب تجفيفًا سريعًا في درجات حرارة يمكن التحكم فيها.

4. مستحضرات التجميل والعناية الشخصية :

• منتجات المسحوق:

  يُستخدم بشكل شائع في إنتاج مساحيق التجميل، مثل مساحيق الوجه وأحمر الخدود وظلال العيون، حيث يجب تقليل محتوى الرطوبة دون المساس بالقوام.

• المكونات النشطة:

  يستخدم لتجفيف المكونات الحساسة للحرارة مثل الزيوت العطرية والمستخلصات الطبيعية والعطور لضمان احتفاظها بقوتها ورائحتها.

5. التكنولوجيا الحيوية والهندسة الحيوية :

• تجفيف الكتلة الحيوية:

  يتم استخدامه لتجفيف الكتلة الحيوية ومنتجات التخمير الثانوية ومنتجات التكنولوجيا الحيوية الأخرى دون المساس بخصائصها النشطة.

• تجفيف الإنزيمات والبروتينات:

  بالنسبة للإنزيمات والبروتينات الحساسة المستخدمة في تطبيقات التكنولوجيا الحيوية، تساعد المجففات المخروطية المفرغة في الحفاظ على بنيتها ونشاطها عن طريق تقليل التعرض للحرارة.

6. المعالجة البيئية ومعالجة النفايات :

• استعادة المذيبات من مجاري النفايات:

  تُستخدم المجففات المخروطية الفراغية في عمليات معالجة النفايات لاستعادة المذيبات والرطوبة من تيارات النفايات الكيميائية أو الصناعية.

• تجفيف الحمأة:

  يمكن أيضًا استخدام المجفف في معالجة الحمأة الناتجة عن العمليات الصناعية، مما يساعد على تقليل حجم النفايات مع تقليل التأثير البيئي.

7. الصناعات البلاستيكية والبوليمرية :

• تجفيف البوليمر:

  يستخدم لإزالة الرطوبة من البوليمرات والمواد البلاستيكية، مما يمنع حدوث مشكلات مثل التحلل المائي أو التحلل أثناء إنتاج المنتجات البلاستيكية.

• تجفيف الراتنجات:

  يمكن أيضًا استخدام المجفف المخروطي الفراغي لتجفيف الراتنجات وسلائف البوليمر الحساسة للحرارة والتي تحتاج إلى التجفيف في ظروف خاضعة للرقابة.

8. المواد الكيميائية الدقيقة والمتخصصة :

• الأصباغ والأصباغ:

  لتجفيف الأصباغ والأصباغ المستخدمة في صناعات النسيج والطباعة والطلاء. تساعد هذه العملية في الحفاظ على كثافة اللون واتساقه.

• المركبات العطرية:

  يستخدم لتجفيف المركبات العطرية المتطايرة حيث يكون الحفاظ على السلامة الكيميائية أمرًا بالغ الأهمية.

9. تصنيع البطاريات :

• تجفيف القطب:

  في إنتاج بطاريات الليثيوم أيون، يتم استخدام المجففات المخروطية المفرغة لتجفيف مواد الأقطاب الكهربائية والمذيبات المستخدمة في بناء البطارية، مما يضمن الأداء الأمثل والاستقرار.

10. التطبيقات البيئية :

• معالجة مياه الصرف الصحي:

  يستخدم لتجفيف المواد الصلبة أو الحمأة المتولدة أثناء عمليات معالجة مياه الصرف الصحي. فهو يساعد في تقليل حجم النفايات ويسهل التخلص منها أو معالجتها بشكل أكبر.

11. صناعة النسيج :

• تجفيف القماش:

  يستخدم لتجفيف الأقمشة وألياف النسيج بعد الصباغة والتشطيب، وخاصة بالنسبة للمواد الحساسة للحرارة والتي يمكن أن تتضرر بطرق التجفيف التقليدية.




الفوائد الرئيسية لتطبيقات المجفف المخروطي الفراغي العمودي:

• التجفيف اللطيف:

  تحافظ بيئة درجة الحرارة المنخفضة على المواد الحساسة وتمنع تدهورها.

• التجفيف الموحد:

  يضمن الشكل المخروطي والتحريك تجفيفًا متساويًا للمواد، مما يقلل من خطر الجفاف الزائد.

• استعادة المذيبات:

  يسمح نظام التفريغ باستعادة المذيبات بكفاءة، وتقليل النفايات وتحسين الاستدامة.

• عملية تسيطر عليها:

  يضمن التحكم الدقيق في ضغط الفراغ ودرجة الحرارة ظروف تجفيف مثالية لمجموعة متنوعة من التطبيقات.

• كفاءة الطاقة:

  تم تصميم النظام للعمل في درجات حرارة منخفضة، مما يقلل من استهلاك الطاقة مع الحفاظ على جودة تجفيف عالية.




باختصار، المجفف المخروطي الفراغي متعدد الاستخدامات للغاية وهو ضروري في الصناعات حيث يجب تجفيف المواد الحساسة للحرارة بدقة وعناية.
