Français
|
YJG
Séchoir Jiangsu Jinling
841939990
SUS304/SUS316L/2205 ETC.
Changzhou, Jiangsu, Chine
CE, OIN 9001 : 2008, OIN 10004
Personnalisé
| Quantité : | |
|---|---|
Description du produit
Le séchoir à boues à palettes fonctionne sur le principe d' un transfert de chaleur indirect associé à une agitation mécanique douce . Il est spécialement conçu pour sécher des boues très humides, collantes ou pâteuses en utilisant des palettes creuses et une auge à chemise comme surfaces d'échange thermique.
Le fluide caloporteur (tel que la vapeur, l'eau chaude ou l'huile thermique) s'écoule à travers les palettes creuses et l'enveloppe du séchoir..
La chaleur est indirectement transférée aux boues à travers les surfaces métalliques , évitant ainsi le contact direct avec l'air chaud, ce qui réduit les poussières et les émissions.
Les arbres creux rotatifs dotés de pales mélangent et agitent en permanence les boues.
Cela garantit une exposition uniforme à la chaleur et empêche l'agglutination ou le collage des surfaces intérieures.
La chaleur appliquée provoque l’évaporation progressive de l’humidité contenue dans les boues.
Dans les systèmes sous vide, le point d'ébullition de l'eau est réduit , accélérant l'évaporation et améliorant l'efficacité énergétique.
L'eau évaporée (sous forme de vapeur) est éliminée par une sortie de vapeur et envoyée vers un condenseur ou un système d'épuration , selon la configuration.
Cela maintient une faible humidité à l’intérieur du sèche-linge, permettant un séchage continu.
Les boues séchées sont évacuées par la sortie inférieure, souvent sous forme de poudre/gâteau semi-sèche ou sèche.
Chaleur indirecte + mélange mécanique → séchage uniforme avec faible perte d'énergie et émissions contrôlées

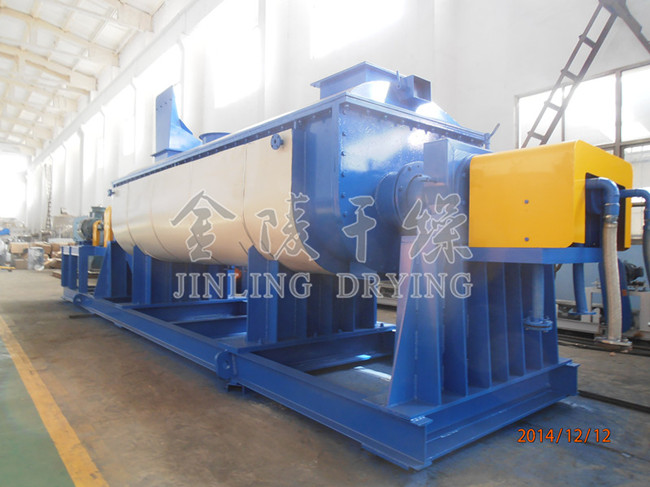

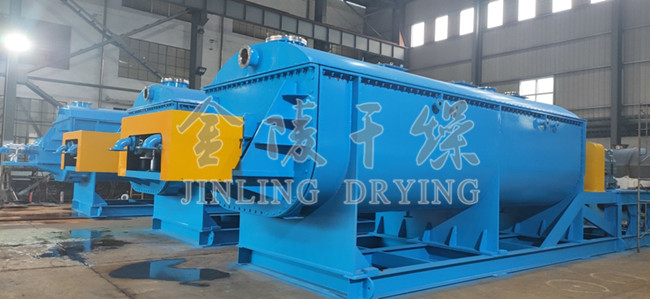

Séchoir à palettes de boues de 200 mètres carrés

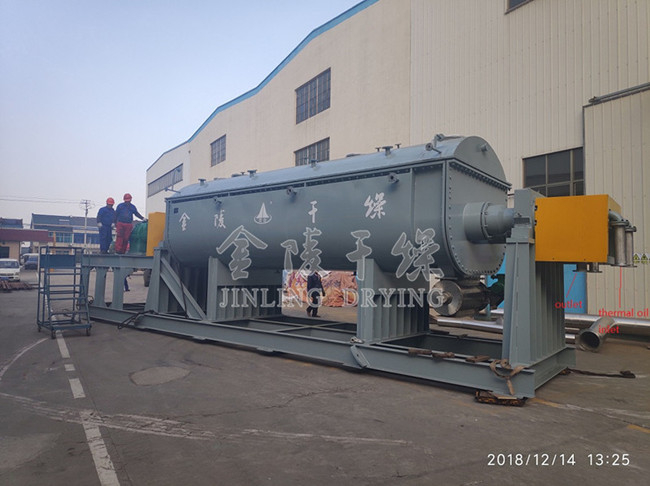

Séchoir à palettes de boues de 100 mètres carrés

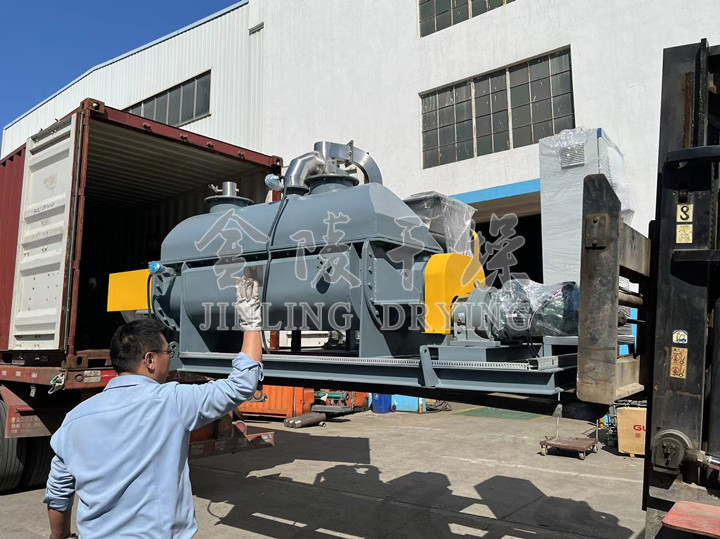

Test en laboratoire à l'aide d'un séchoir à boues à palettes

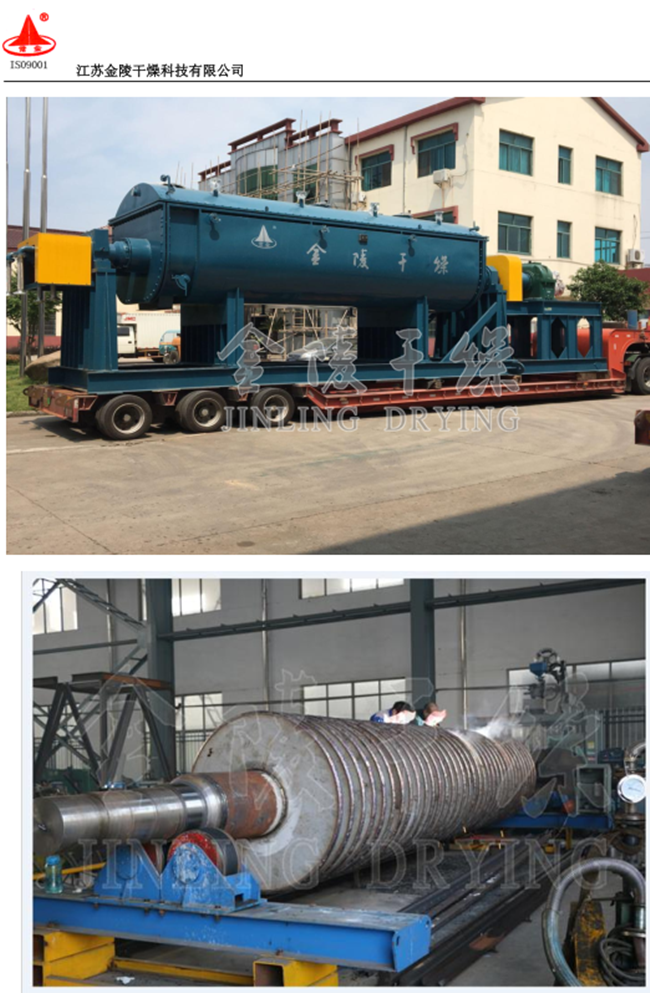

Arbre intérieur du séchoir à palettes
Plaque ronde à installer sur l'arbre
Conception et structure du séchoir à boues creuses à palettes
Le séchoir à boues à palettes se compose de plusieurs composants clés, tous conçus pour garantir un séchage efficace, uniforme et sûr des boues. Sa structure permet un transfert de chaleur indirect, un mélange continu et une élimination efficace de l'humidité.
Une horizontale à chemise auge en acier au carbone ou en acier inoxydable.
L'enveloppe extérieure fait circuler le fluide caloporteur (vapeur, huile thermique ou eau chaude) pour fournir une chaleur indirecte.
Un ou deux arbres creux traversent le séchoir et sont équipés de nombreuses palettes creuses en forme de coin ou semi-circulaires.
Ces palettes sont également remplies de fluide caloporteur pour maximiser la surface d’échange thermique.
Ils tournent lentement pour mélanger, agiter et transporter les boues vers l'avant.
Comprend un moteur, un réducteur et un système d'engrenage qui entraîne la rotation des arbres de palette.
Assure un fonctionnement à basse vitesse et à couple élevé pour la manipulation de boues lourdes et collantes.
Un alimentateur à vis, une pompe ou une goulotte par gravité introduit les boues dans la chambre de séchage.
Conçu pour éviter le blocage des matériaux et maintenir un flux continu.
Les boues séchées sortent par un port de décharge situé à l’extrémité opposée.
Peut inclure un convoyeur à vis ou une vanne rotative pour contrôler le débit.
L'humidité évaporée pendant le séchage sort par une sortie de vapeur.
La vapeur peut être envoyée vers un condenseur, un épurateur ou un dépoussiéreur , en fonction des exigences environnementales.
La surface extérieure de la coque est souvent isolée et revêtue pour minimiser les pertes de chaleur et améliorer l'efficacité énergétique.
Un système de contrôle PLC ou IHM centralisé surveille la température, la vitesse de l'arbre, la vitesse d'alimentation et la pression pour un fonctionnement sûr et automatisé.
5. Composants facultatifs :
6. Système de vide (pour le séchage à basse température)
Joints étanches aux gaz (pour matières dangereuses)
Conception antidéflagrante (pour contenu inflammable)
Cette structure permet au séchoir à boues à palettes de traiter efficacement les matériaux collants à haute teneur en humidité, avec un minimum d'émissions d'odeurs et de poussières.
Faites-moi savoir si vous avez besoin d'un schéma étiqueté ou de spécifications techniques pour chaque composant.
| Configuration | Arbre double |
Quatre arbres |
|||||||||||
| Modèle (YJG) | 5 | 15 | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 |
300 | 400 | 500 |
| Surface de chauffage(m²） | 5 | 15 | 20 | 40 | 60 | 80 | 100 | 120 | 150 | 200 | 300 | 400 | 500 |
| Puissance (kw) | 4 | 15 | 18.5 | 30 | 37 | 45 | 55 | 75 | 90 | 110 | 180 | 220 | 264 |
| Note | Adopter différents matériaux de construction et configurer en fonction de différentes caractéristiques des boues | ||||||||||||
Les caractéristiques d’un séchoir à boues à palettes en font un équipement très efficace et polyvalent pour le séchage des boues. Certaines fonctionnalités clés incluent :
Utilise de la vapeur, de l'huile chaude ou d'autres sources de chaleur pour chauffer les boues indirectement, évitant ainsi tout contact direct avec le fluide caloporteur et minimisant le risque de dégradation thermique.
Les palettes ou pales rotatives agitent continuellement les boues, assurant une répartition uniforme de la chaleur et empêchant l’accumulation ou l’agglutination des matières.
La combinaison de l'agitation mécanique et du transfert de chaleur garantit des taux de séchage élevés, rendant le processus plus rapide par rapport aux autres méthodes de séchage.
L'utilisation de vapeur ou d'huile chaude pour le chauffage indirect, ainsi que l'assistance au vide, réduisent la quantité d'énergie requise pour le séchage, réduisant ainsi les coûts d'exploitation.
Malgré sa grande efficacité, le séchoir à boues à palettes a généralement une conception relativement compacte, ce qui le rend adapté à une gamme d'installations, y compris celles dont l'espace est limité.
Il peut traiter une grande variété de boues, y compris celles à forte teneur en humidité, ce qui le rend adapté aux applications municipales, industrielles et de traitement des eaux usées.
La capacité de réguler les conditions de température et de pression garantit que les boues sont séchées de manière constante sans risque de surchauffe ou de brûlure.
La conception hermétique et le fonctionnement sous vide réduisent le dégagement d'odeurs désagréables souvent associées aux boues de séchage.
Avec moins de pièces mobiles et une conception durable, les séchoirs à boues à palettes nécessitent généralement peu d’entretien.
Ces caractéristiques contribuent à la popularité du séchoir à boues à palettes dans les applications où un séchage efficace, rentable et sûr des boues est essentiel.
Idéal pour les matériaux sensibles à la chaleur car le vide réduit le point d'ébullition de l'eau ou des solvants.
Séchage rapide de matériaux à forte teneur en humidité ou en solvants, même lors du séchage de matériaux visqueux ou collants.
Le mécanisme d’agitation et de chauffage assure un séchage constant tout au long du lot.
Réduit le risque de contamination, ce qui le rend adapté aux matériaux sensibles ou dangereux.
Des températures plus basses signifient une consommation d’énergie réduite et une dégradation minimisée du produit.
Le séchoir à boues à palettes est largement utilisé dans diverses industries pour sécher les boues, les déchets et d’autres matériaux. Ses applications incluent :
Traitement des boues municipales : Les séchoirs à palettes de boues sont couramment utilisés dans les installations de traitement des eaux usées pour réduire le volume des boues d'épuration. Les boues séchées sont plus faciles à manipuler, à stocker ou à éliminer, ce qui réduit les coûts d'élimination et l'impact environnemental.
Industries chimiques et pharmaceutiques : les boues industrielles, qui contiennent souvent des produits chimiques dangereux ou une teneur élevée en humidité, peuvent être séchées efficacement à l'aide d'un séchoir à boues à palettes, réduisant ainsi le volume des déchets et les préparant à une élimination en toute sécurité ou à un traitement ultérieur.
Transformation alimentaire : Le séchage des déchets organiques, notamment les boues de fruits ou de légumes, peut être traité efficacement par ces séchoirs. Le produit séché peut ensuite être utilisé pour le compostage ou un traitement ultérieur.
Dans l’industrie pétrolière et gazière, des boues contenant du pétrole, de l’eau et des solides sont produites lors des opérations de forage et de raffinage. Les séchoirs à boues à palettes aident à réduire la teneur en humidité de ces boues, facilitant ainsi l'élimination et la réutilisation des sous-produits.
Élimination des résidus : Les opérations minières génèrent de grandes quantités de boues ou de résidus, qui peuvent être séchées à l'aide de séchoirs à boues à palettes pour réduire l'espace de stockage et la contamination de l'environnement. Les résidus séchés peuvent souvent être réutilisés dans des projets de construction ou de réhabilitation.
Boues des usines de papier : Les boues générées dans les usines de papier, souvent constituées de fibres de cellulose et de produits chimiques, peuvent être séchées à l'aide de séchoirs à boues à palettes. Cela réduit la quantité de déchets envoyés aux décharges et peut produire un sous-produit séché pouvant être recyclé.
Boues de déchets textiles : L’industrie textile produit des boues comme sous-produit des processus de teinture et de finition. Un séchoir à boues à palettes peut sécher ces boues, réduisant ainsi leur volume et permettant une élimination ou une réutilisation en toute sécurité dans d'autres applications.
Boues organiques : les déchets de biomasse, tels que les boues d'épuration ou les déchets alimentaires, peuvent être traités dans un séchoir à boues à palettes pour réduire leur teneur en humidité, ce qui facilite leur conversion en biogaz, compost ou autres formes d'énergie renouvelable.
Boues agricoles : Les boues provenant du ruissellement agricole ou du traitement des déchets peuvent être séchées à l'aide de ces séchoirs pour créer un produit plus stable et plus gérable. Les boues séchées peuvent être compostées ou transformées en engrais à usage agricole.
Boues de déchets dangereux : Dans les cas où les boues sont contaminées par des substances dangereuses, un séchoir à boues à palettes peut réduire la teneur en humidité de ces matériaux, facilitant ainsi leur élimination en toute sécurité ou leur détoxification ultérieure.
Séchage pour incinération : Certaines installations utilisent les boues séchées pour l'incinération ou la combustion dans des usines de valorisation énergétique, où les boues séchées servent de source de combustible pour produire de l'électricité ou de la chaleur.
Le séchoir à boues à palettes est essentiel pour améliorer la manipulation, l'élimination ou la transformation des déchets dans diverses industries, contribuant ainsi à respecter les réglementations environnementales et à réduire les coûts d'exploitation.
Lors de l'utilisation d'un séchoir à boues à palettes , plusieurs considérations clés doivent être prises en compte pour garantir des performances, une efficacité et une sécurité optimales. Voici les principaux facteurs à considérer :
Le niveau d'humidité des boues joue un rôle crucial dans le processus de séchage. Une teneur élevée en humidité nécessite plus d'énergie et de temps pour le séchage, il est donc important de comprendre au préalable les caractéristiques des boues.
La présence de produits chimiques, d'huiles ou de substances dangereuses dans les boues peut affecter le processus de séchage et la conception de la machine. Assurez-vous que la machine est compatible avec le type de boues que vous traitez.
Le choix de la source de chaleur (vapeur, fioul chaud ou chauffage électrique) doit correspondre à la disponibilité énergétique et à la rentabilité de votre installation. Les systèmes à vapeur et à huile chaude sont plus courants en raison de leur efficacité en matière de chauffage indirect.
Un contrôle adéquat de la température est essentiel pour éviter la surchauffe ou la dégradation des boues sensibles. Certaines boues peuvent nécessiter des températures de séchage plus basses pour préserver leur qualité.
Le séchage des boues est gourmand en énergie. La sélection d'un séchoir à faible consommation d'énergie ou intégrant des systèmes de récupération de chaleur peut contribuer à réduire les coûts d'exploitation.
L'utilisation d'un système de vide peut abaisser le point d'ébullition de l'humidité, rendant ainsi le processus de séchage plus économe en énergie à des températures plus basses.
Assurez-vous que le séchoir a la capacité appropriée pour gérer le volume de boues généré dans votre installation. La capacité de séchage doit correspondre à vos besoins opérationnels pour éviter les goulots d'étranglement ou les inefficacités.
En fonction de votre taux de génération de boues, vous pouvez choisir entre des systèmes de séchage discontinus ou continus. Les systèmes continus sont idéaux pour les opérations de plus grande envergure, tandis que les systèmes par lots peuvent être meilleurs pour les petits volumes.
Le séchoir à palettes doit être fabriqué à partir de matériaux résistants à la corrosion, en particulier s'il s'agit de boues contenant des produits chimiques ou des huiles. Un entretien régulier, tel que la vérification de l'usure des palettes, des joints et des échangeurs de chaleur, est essentiel pour garantir des performances à long terme.
Le sèche-linge doit être facile à nettoyer et à entretenir, en particulier lorsqu'il s'agit de matériaux susceptibles de provoquer un colmatage ou une accumulation dans le système.
Les boues de séchage produisent souvent des odeurs désagréables. Assurez-vous que le système comprend des mesures de contrôle des odeurs, telles que des chambres scellées ou une ventilation adéquate.
Pour la sécurité environnementale, assurez-vous que le système est conforme aux réglementations locales concernant les émissions, en particulier s'il s'agit de matières dangereuses ou volatiles.
En fonction de votre espace disponible, vous devrez peut-être choisir un système compact ou plus grand. L'encombrement de la machine doit s'adapter aux contraintes physiques de votre installation.
Considérez dans quelle mesure le séchoir à palettes de boues peut être intégré aux systèmes de traitement des eaux usées, de déshydratation des boues ou de traitement des déchets existants dans votre usine.
Les systèmes modernes sont souvent dotés de commandes automatisées qui permettent une régulation précise de la température, de l'humidité et du temps de séchage. La surveillance automatisée peut contribuer à améliorer l’efficacité et à prévenir les erreurs.
De nombreux systèmes offrent désormais des capacités de surveillance à distance, permettant aux opérateurs de suivre les performances, d'effectuer des ajustements et d'assurer le bon fonctionnement sans être physiquement présents.
Une fois les boues séchées, réfléchissez à la manière dont elles seront évacuées de la machine (par exemple, bandes transporteuses, conteneurs ou déchargeurs automatiques). Le système de manutention doit être efficace pour éviter les blocages ou les retards.
Envisagez l'élimination ou l'utilisation finale des boues séchées, que ce soit pour l'épandage, l'incinération ou comme matière première pour d'autres processus.
Assurez-vous que le système est conforme aux lois et réglementations environnementales en matière d’élimination des boues, d’émissions et de traitement des déchets. Ceci est particulièrement important si vous manipulez des déchets industriels ou dangereux.
Le séchoir à boues à palettes doit répondre aux normes de sécurité pertinentes pour protéger les travailleurs de la chaleur, du bruit et des dangers potentiels liés aux boues.
Le coût initial du sèche-linge doit correspondre à votre budget et à l’ampleur des opérations attendue.
Tenez compte des coûts d’énergie, de maintenance et d’exploitation pour déterminer le coût total de possession. Une machine plus efficace avec des coûts d’exploitation inférieurs peut offrir un retour sur investissement plus élevé à long terme.
Tenez compte de la durée de vie prévue de la machine et du potentiel de mise à niveau ou de remplacement de pièces pour garantir une valeur à long terme.
Le principal avantage de l’utilisation d’un séchoir à boues à palettes est de réduire le volume de déchets à éliminer, ce qui peut contribuer à minimiser l’impact environnemental.
Réfléchissez à la manière dont les boues séchées peuvent être réutilisées pour être utilisées dans la production d'énergie, le compostage ou l'épandage sur le sol afin de réduire davantage l'empreinte environnementale.
En examinant attentivement ces facteurs, vous pouvez choisir et faire fonctionner une machine de séchage de boues à palettes qui répond à vos besoins spécifiques, maximise l'efficacité et minimise l'impact environnemental.
