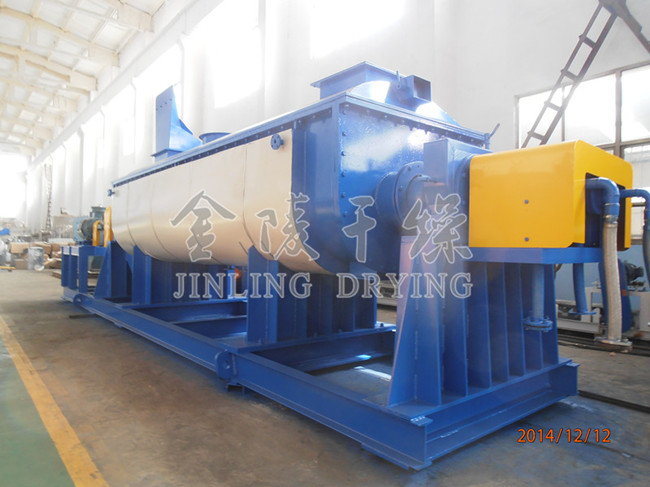

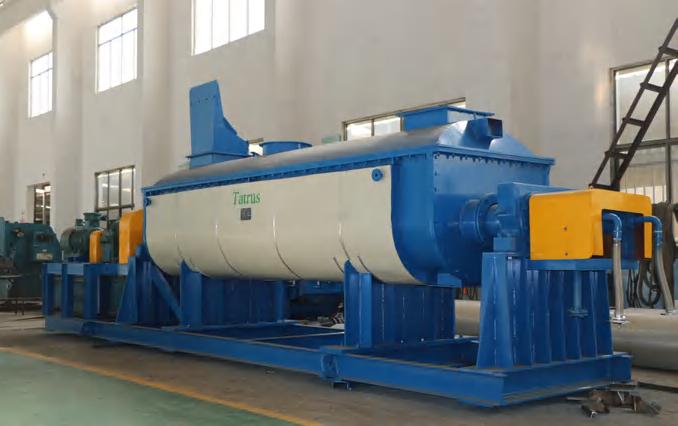

KJG 패들 건조기

패들 건조기 원리

◆Jinling은 패들 건조기 전문 제조업체입니다. 쐐기 구조의 패들 건조기는 중국 최초의 전통적인 건조기 중 하나입니다. 열전도를 이용한 저속 혼합건조기입니다. 건조 배럴에는 재킷이 장착되어 있습니다. 중공 샤프트에는 열 전달 매체가 흐를 수 있는 중공 패들이 장착되어 있습니다. 젖은 재료는 혼합 패들의 교반을 통해 배럴 및 패들의 뜨거운 표면과 열을 교환할 수 있어 결국 젖은 재료가 건조될 수 있습니다. 일반적으로 구조는 수평, 이중 축 또는 사중 축일 수 있습니다.

◆회사는 더 나은 성능과 긴 서비스 수명을 위해 전달, 열팽창, 블레이드 구조, 용접 방법, 밀봉 등의 측면에서 일련의 개선을 진행했습니다.





패들 건조기의 배치도







패들 건조기 구성

구성	더블 샤프트									4개의 샤프트
모델	5	15	20	40	60	90	100	120	150	200	240
난방면적(㎡ 2)	5	15	20	40	60	90	100	120	150	200	240
메인 모터의 출력(kW)	4	15	18.5	30	45	55	75	90	110	150	180
메모	원료의 특성과 건조 요구 사항에 따라 기계에 다양한 재료와 구성이 사용됩니다.



패들 건조기 특징



1. 건조에 필요한 열은 주로 중공 샤프트에 설치된 중공 패들의 벽에 의해 제공되는 반면 재킷 표면을 통한 열 전도는 비교적 제한적입니다. 따라서 장비의 단위 부피당 열교환 면적은 크고 필요한 바닥 공간은 작습니다.

2. 기계는 가공 방법으로 열전도를 사용합니다. 열 교환 표면 전체를 소재로 덮어 열 손실을 줄였습니다. 열 이용률은 85% 이상입니다.

3. 패들은 경사진 동심원 감속기로 구성된 구조를 가지고 있습니다. 이 구조는 일정량의 압출 및 분산 능력을 가지며 패들의 열전도 성능을 향상시킬 수 있습니다. 회전 패들의 경사면에 의해 구동되는 필터 케이크나 분말 입자의 결합 운동으로 인한 분산력으로 인해 가열 표면에 부착된 물질이 쉽게 떨어지게 됩니다. 또한, 이중축 패들이 역회전하며 구간별로 교대로 팽창하므로 혼합, 절단 기능이 있어 건조효율을 대폭 향상시킬 수 있습니다.

4.이 장비는 작동을 위해 지속적이고 완전히 밀폐된 환경을 허용하므로 필요한 노동력을 줄이고 먼지 배출도 줄일 수 있습니다.

5. 배기 가스 처리 시스템은 일반적으로 사이클론 분리기, 천 가방 또는 수막 먼지 스크러버와 함께 음압을 사용하여 배기 가스의 양을 줄이고 먼지 배출도 줄입니다.

6. 패들은 동심 감속기와 연결됩니다. 상층과 하층이 있습니다. 패들 각도가 너무 작아서 누르는 힘이 부족합니다. 패들을 용접하면 부식, 누수 등의 문제가 발생할 수 있습니다. 또한 장비 전체가 경사지게 설계되어 있으며 응력이 고르지 않습니다. 높은 저항과 높은 유지율. 따라서 장비의 크기는 크지 않아야 합니다.





패들 건조기 기술 사양

재료명	증기 또는 열유의 온도	회전속도(rpm)	먹이는 수분 (%)	제품 수분(%)
증류된 곡물	0.3	5	84.1	≤5
옥시테트라사이클린잔류물	0.3	5	66.3	≤5
석탄재	0.4	15	36	≤1
규조토	0.5	10	휘발유 회수 60	1
도토	0.4	3	40	1
산화철 일수화물	0.3	4	44	1
PPO	0.3	2	휘발유 회수 60	≤0.5
마그네슘삼규산염	0.5	5	60	≤2
산화알루미늄	0.3	5	33-37	≤2
균사체	0.3	5	38.3	≤5
니트로아닐린	0.3	3	6.5	≤0.7
진흙	0.6	6	80	35
시안화나트륨	0.5	8	11	0.3
카르탑	0.3	5	21.8	≤2.5
황화철	0.5	4	크리스탈 워터 제거	<1
황화구리	0.5	3	크리스탈 워터 제거	<1
인산나트륨	0.3	5	표면의 Crystal Water 제거	<1
모노칼슘 인산염	0.5	6	표면의 Crystal Water 제거	<1
이산화규소	0.5	7	80	<5
유사 보에마이트	0.4	1	60	0
가벼운 탄산칼슘	0.6	8	65	<2
텅스텐 농축 분말	0.4	7	30	<1
비스무트 농축분말	0.4	7	30	<1
