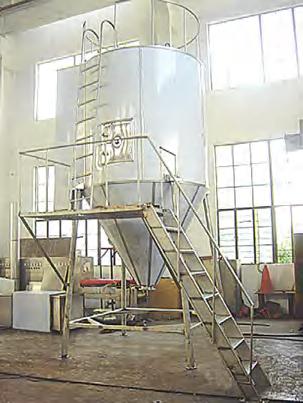

استخراج مجفف الرذاذ

أوصاف استخراج مجفف الرذاذ

◆يستخدم مجفف رذاذ المستخلص بشكل أساسي لتجفيف المنتجات ذات نقطة انصهار منخفضة ومحتوى عالي من السكر. يمكن تجهيزه بمزيل رطوبة الهواء، وجهاز التنظيف الأوتوماتيكي، ونظام تنقية الهواء، ونظام الجدار البارد، ونظام أفلام الرياح، ونظام معالجة غاز العادم وغيرها من الأجهزة. تتمتع الآلة بمستوى عالٍ من الأتمتة وتشغيل هذه الآلة سهل للغاية. هذه الآلة بشكل عام مصنوعة من الفولاذ المقاوم للصدأ وتلبي متطلبات 'GMP'.





مبدأ استخراج مجفف الرذاذ

◆بعد ترشيح الهواء وتسخينه، يدخل إلى موزع الهواء الساخن الموجود أعلى المجفف. بمجرد مرور الهواء الساخن عبر الموزع، فإنه يدخل غرفة التجفيف بالتساوي على طول المسار الحلزوني. يتم ضخ المادة السائلة إلى مرذاذ الطرد المركزي عالي السرعة الموجود أعلى البرج، ويتم ذرتها إلى قطرات دقيقة للغاية تشبه القفاز. بمجرد ملامسته للهواء الساخن، يتبخر الماء بسرعة، ويمكن تجفيف المنتج خلال فترة زمنية قصيرة جدًا. يتم جمع المنتج النهائي بشكل مستمر بواسطة مجمع الغبار وتخزينه داخل جهاز الاستقبال. يتم تفريغ غاز العادم بواسطة مروحة السحب المستحثة.



مميزات مجفف الرذاذ المستخرج

◆الجسم الرئيسي للبرج مزود بغطاء هواء بارد لتقليل احتمالية التصاق المادة بالجدار.

◆ يحتوي الجسم الرئيسي للبرج على جهاز اهتزاز تلقائي أو جهاز كنس للحائط.

◆ يحتوي الجسم الرئيسي للبرج ونظام الأنابيب على فتحات لتنظيف وتصريف مياه الصرف الصحي.

◆ يمكن أن يحتوي خزان التغذية على وظيفة التحكم الآلي لدرجة حرارة ثابتة.

◆تتوفر ملحقات نظام التنظيف الأوتوماتيكي عالي الضغط.

◆يمكن إضافة شاشات PLC تعمل باللمس وأنظمة تحكم DCS إلى المعدات الإلكترونية.

◆ يمكن استخدام مجمع الغبار الإعصاري ثنائي المرحلة، أو مجمع الغبار الإعصاري ذو المرحلة الواحدة بالإضافة إلى مجمع الغبار الرطب لجمع المواد. .

◆ يمكن تجهيز الرذاذ بالتحكم في سرعة التردد المتغير.

◆الآلة مزودة بفلتر ثلاثي التأثير لتنقية الهواء يصل إلى مستوى 100.000-300.000.

◆ يتوفر أيضًا جهاز إزالة الرطوبة من الهواء ومبرد وشاشة اهتزاز.



مخطط هيكلي لمجفف رذاذ المستخلص



المواصفات الفنية لمجفف الرذاذ المستخلص

نموذج	زلبغ-25	زلبج-50	زلبج-80	زلبج-100	زلبغ-150	زلبغ-200	زلبغ-300	زلبغ-300 ~ 5000
الرطوبة المتبخرة (كجم/ساعة)	25	50	80	100	150	200	300	اعتمادا على الوضع
قدرة معالجة المواد السائلة الخام (كجم/ساعة)	25 ~ 34	50~68	80 ~ 108	100 ~ 135	150~203	200 ~ 270	300 ~ 406
إخراج المنتج (كجم / ساعة	4.8 ~ 7.2	9.2~14	14.8 ~ 22.4	18.4~28	28 ~ 42	36.8 ~ 56.4	55 ~ 85
المحتوى الصلب للمواد الخام الرطبة (٪)	18 ~ 25
محتوى الرطوبة للمنتج (٪)	3 ~ 5
الطاقة (كيلوواط)	63	99	132	153	204	246	330
مصدر التدفئة	البخار بالإضافة إلى الكهرباء
طريقة الجمع والكفاءة	مجمع الغبار الإعصاري ثنائي المرحلة أو مجمع الغبار الإعصاري أحادي المرحلة بالإضافة إلى مجمع الغبار الرطب ذو المرحلة الواحدة 95%
عدادات وأدوات التحكم الآلي	مؤشرات لدرجة حرارة الهواء الساخن ودرجة حرارة غاز العادم، جهاز التحكم التلقائي في درجة الحرارة
درجة حرارة الهواء الداخل (°C)	150 ~ 200
درجة حرارة الهواء الخارج (°C)	80 ~ 100
