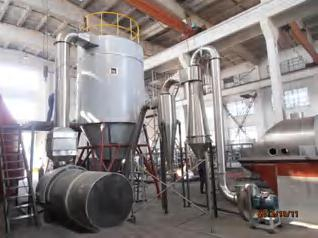

Secador de spray de extrato

Descrições do secador de spray de extrato

◆O secador por spray de extrato é usado principalmente para secar produtos com baixo ponto de fusão e alto teor de açúcar. Pode ser equipado com desumidificador de ar, dispositivo de limpeza automática, sistema de filtragem de ar, sistema de parede fria, sistema windfilm, sistema de tratamento de gases de escape e outros dispositivos. A máquina possui um alto nível de automação e a operação desta máquina é muito fácil. Esta máquina é geralmente feita de aço inoxidável e atende aos requisitos de 'GMP'.





Princípio do secador por spray de extrato

◆Depois que o ar é filtrado e aquecido, ele entra no distribuidor de ar quente na parte superior da secadora. Depois que o ar quente passa pelo distribuidor, ele entra uniformemente na câmara de secagem ao longo da trajetória em espiral. O material líquido é bombeado para o atomizador centrífugo de alta velocidade no topo da torre e é atomizado em gotículas muito finas, semelhantes a mit. Ao entrar em contato com o ar quente, a água evapora rapidamente e o produto pode ser seco em muito pouco tempo. O produto acabado é continuamente coletado pelo coletor de pó e armazenado dentro do receptor. O gás de exaustão é descarregado pelo ventilador de tiragem induzida.



Características do secador de spray de extrato

◆O corpo principal da torre está equipado com uma camisa de ar frio para diminuir a probabilidade de o material aderir à parede.

◆O corpo principal da torre possui um dispositivo de vibração automático ou um dispositivo de varredura de parede.

◆O corpo principal da torre e o sistema de tubulação possuem aberturas para limpeza e descarga de esgoto.

◆O tanque de alimentação pode ter função de controle automático para temperatura constante.

◆Estão disponíveis acessórios para sistema de limpeza automática de alta pressão.

◆ Telas sensíveis ao toque PLC e sistemas de controle DCS podem ser adicionados ao equipamento.

◆ Coletor de pó de ciclone de dois estágios ou coletor de pó de ciclone de um estágio mais coletor de pó úmido podem ser usados ​​para coleta de material. .

◆O atomizador pode ser equipado com controle de velocidade de frequência variável.

◆A máquina está equipada com filtro de efeito triplo para purificação de ar padrão até o nível 100.000-300.000.

◆Desumidificador de ar, resfriador e peneira vibratória também estão disponíveis.



Diagrama de estrutura do secador por spray de extrato



Especificações Técnicas do Extrato Spray Dryer

Modelo	ZLPG-25	ZLPG-50	ZLPG-80	ZLPG-100	ZLPG-150	ZLPG-200	ZLPG-300	ZLPG-300~5000
Umidade Evaporada (kg/h)	25	50	80	100	150	200	300	Dependendo da situação
Capacidade de tratamento de matéria-prima líquida (kg/h)	25~34	50~68	80~108	100~135	150~203	200~270	300~406
Produção do Produto (kg/h	4,8~7,2	9,2~14	14,8~22,4	18,4~28	28~42	36,8~56,4	55~85
Conteúdo sólido de matéria-prima úmida (%)	18~25
Teor de umidade do produto (%)	3~5
Potência (kW)	63	99	132	153	204	246	330
Fonte de aquecimento	Eletricidade Steam Plus
Método de coleta e eficiência	Coletor de pó ciclone de dois estágios ou coletor de pó ciclone de um estágio mais coletor de pó úmido de um estágio 95%
Medidores e instrumentos de controle automático	Indicadores da temperatura do ar quente e da temperatura dos gases de escape, controlador automático de temperatura
Temperatura do ar de entrada (℃)	150~200
Temperatura do ar de saída (℃)	80~100
